Topologi Jaringan Komputer Kelebihan Dan Kekurangannya

Topologi jaringan komputer adalah model atau bentuk dari jaringan komputer. Jaringan komputer sendiri adalah sekumpulan komputer yang terhubung menjadi satu bagian atau kelompok yang terkoneksi. Banyak sekali pengelompokan jaringan komputer antara lain pengelompokan berdasarkan area, topologi, dan koneksi

Kali ini sahabat kita membahas macam – macam topologi jaringan komputer yang ada. Kita harus mempelajari topologi jaringan komputer sebagai analisa ketika kita hendak membangun sebuah jaringan komputer. Dengan menganalisa topologi jaringan komputer anda dapat menentukan arah pembangunan infrastruktur jaringan komputer saat ini dan yang akan datang.

Topologi jaringan Star

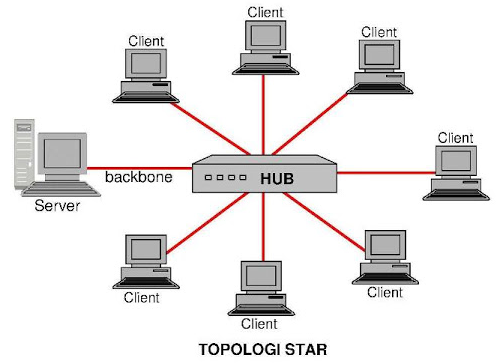

gambar topologi jaringan star

Jenis Topologi star ini merupakan bentuk jaringan yang infrastrukturnya menyerupai bentuk bintang. Topologi jaringan star ini paling banyak digunakan untuk membuat model jaringan dijaman sekarang ini. Karena kelebihan yang dimilikinya banyak perusahaan yang memakai topologi star ini. Namun jaringan star ini termasuk jaringan yang membutuhkan banyak bahan untuk membuatnya. Oleh karena itu sebelum membuat jaringan model star ini perlu mempertimbangkan biaya yang akan dikeluarkan.

Kelebihan topologi jaringan star

  • Keamanan lebih terjamin
  • Kerusakan satu device tidak mempengaruhi device lainnya
  • Sistem terpusat
  • Mudah mendeteksi kerusakan
  • Lebih fleksibel
  • Mudah menambah dan mengurangi device

Kelemahan topologi jaringan star

  • Ketergantungan pada node pusat
  • Boros kabel
  • Switch / hub merupakan elemen paling kritis

Topologi jaringan Ring

Model topologi jaringan ring merupakan jaringan komputer yang bentuknya mirip dengan cincin. Device / komputer yang menggunakan jaringan ring ini diletakkan ditengah mengelilingi kabel seperti gambar dibawah ini.

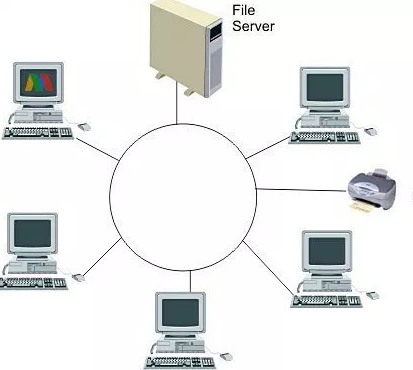

gambar topologi jaringan ring

Media kabel yang digunakan pada jaringan ring ini menggunakan kabel coaxial dengan konektor TBNC. Bentuk konektor TBNC ini seperti huruf T yang menghubungkan antara kabel ring dan device.

Kelebihan topologi jaringan komputer ring

  • Biaya pembangunan lebih murah
  • Menghindari tabrakan data ( collision )
  • Mudah instalasinya
  • Mudah dalam pengisolasian jika ada yang rusak

Kelemahan topologi jaringan komputer ring

  • Salah satu device rusak maka semua jaringan down
  • Kinerja tergantung jumlah titik node device
  • Pengembangan jaringan lebih sulit

Topologi jaringan Mesh

Topologi jenis ini merupakan model jaringan dimana antar perangkat terhubung langsung satu dengan lainnya. Ini seperti model jala dimana perangkat dapat saling komunikasi langsung. Biasanya topologi mesh ini untuk jaringan dengan skala kecil, meskipun kenyataannya sudah jarang sekali ditemukan model jaringan ini.

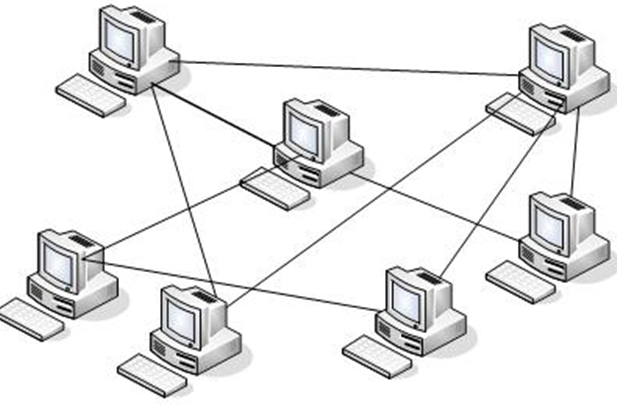

gambar topologi jaringan mesh
zalpc.info

Rumus yang digunakan untuk membuat model jaringan ini menggunakan rumus N(N-1)/2, dimana N merupakan jumlah komputer yang dihubungkan. Jika ingin membuat jaringan dengan 5 komputer maka kabel yang digunakan dapat dihitung 5(5-1)/2 = 10 koneksi.  Sedangkan port I/O yang digunakan dengan rumus N-1, sehingga dalam kasus diatas portnya 5-1=4 Port.

Cara kerja topologi model mesh ini tiap node dapat langsung terhubung dengan node yang dituju. Oleh karena itu model topologi jaringan mesh ini terkenal koneksinya lebih cepat dibandung model jaringan lain.

Topologi jaringan mesh dibagi menjadi 2 yaitu :

  • Mesh Fully Connected

Setiap perangkat dalam jaringan ini terkoneksi secara penuh. Jika ada 5 unit komputer maka satu komputer langsung terhubung dengan 4 komputer lainnya.

  • Mesh Partial Connected

Ada beberapa unit komputer terhubung dan ada beberapa yang tidak terhubung.

Kelebihan topologi jaringan mesh

  • Satu perangkat rusak yang lain tidak terpengaruh
  • Keamanan data dapat ditingkatkan
  • Cepat dalam pendeteksian gangguan
  • Dengan hubungan dedicated link data lebih cepat terkirim

kelemahan topologi jaringan mesh

  • Instalasi rumit perlu seorang ahli
  • Biaya lebih mahal karena kebutuhan kabel banyak
  • Konfigurasi Port yang banyak sangat merepotkan
  • Biaya perawatan mahal
  • Jarang digunakan di masyarakat

Topologi jaringan Bus

Topologi jaringan bus ini merupakan model jaringan komputer yang infrastrukturnya mirip seperti kendaraan Bis. Jenis komputer ini menggunakan kabel tunggal sebagai media komunikasi antar client dan server seperti gambar dibawah ini.

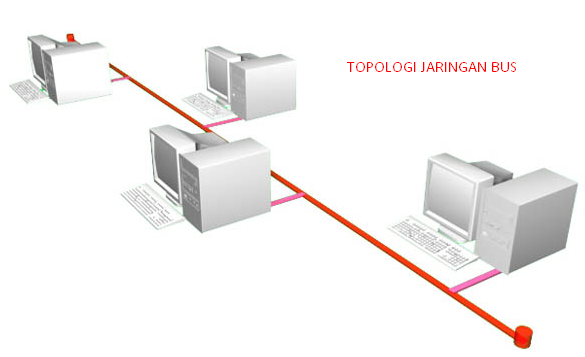

gambar topologi jaringan bus

Kelebihan topologi jaringan bus

  • Kabel lebih hemat
  • Biaya lebih murah
  • Pengembangan lebih mudah
  • Penambahan device lebih mudah tanpa mengganggu device lain

kelemahan topologi jaringan bus

  • Lebih sulit deteksi kesalahan
  • Kabel utama mengalami gangguan maka jaringan semua down
  • Perlu repeater untuk penguat sinyal
  • Kabel utama sangat padat jika koneksi sibuk

Cara kerja topologi jaringan bus bisa diidentifikasi dengan kabel utama yang besar sebagai lalu lintas utama. Media koneksi yang digunakan dengan kabel coaxial dan konektor TBNC. Pada setiap akhir jalur kabel ditutup dengan TConector untuk menghindari data yang hilang.
